UMP-400 serijos 400 W plonas, konfigūruojamas maitinimo šaltinis be ventiliatoriaus
Vienas pasaulinių maitinimo šaltinių lyderių „Mean Well“ visuomet vienu savo tikslų laikė buvimą rinkos pionieriumi, siūlančiu produktus, kurie ne tik patenkintų esamą poreikį, tačiau žengtų vienu žingsniu tolyn. Vis augant tylių maitinimo šaltinių poreikiui, „Mean Well“ neseniai pristatė UHP serijos serijos maitinimo šaltinius veikiančius be ventiliatoriaus. Šiuo metu rinkai pristatoma dar viena tylių maitinimo šaltinių serija UMP-400.
Pristatymas
Šis maitinimo šaltinis yra ne tik žemo, 1U aukščio profilio, tačiau ir itin lengvai modifikuojamas. UMP serijos maitinimo šaltinius galima naudoti ne tik kaip vieną uždarą maitinimo šaltinį, bet ir šaltinį su keliais išėjimais. Tam pasiekti tereikia įmontuoti NID35/ 65/ 100 serijos nuolatinės srovės keitiklių modulius į UMP-400 PCB.
Standartinis UMP-400 serijos maitinimo šaltinis, be išplėtimo modulių, turi tik vieną išėjimą – 24V arba 48 V. Jei jums reikalingas kelių išėjimų maitinimo šaltinis, susisiekite su artimiausiu LEMONA electronics padaliniu arba jus aptarnaujančiu vadybininku. Mes suformuosime užsakymą gamintojui pagal jūsų specifinius poreikius. Tokiu principu galime suformuoti maitinimo šaltinį turintį iki 4 išėjimo įtampų.
Tokios konfigūracijos maitinimo šaltiniai gali patenkinti įvairios įrangos gamintojų bei remonto paslaugas teikiančių įmonių poreikius.
Pagrindinės savybės
UMP-400 serijos maitinimo šaltiniai gali būti modulinio tipo, todėl yra neabejotinai turi lanksčią konfigūraciją.
Tam, kad galėtų išgauti visą 400 W galią, jam nereikia aušinimo ventiliatoriaus ar kitos metalinės laidžios aušinimo plokštės. (Jei prie maitinimo šaltinio korpuso apačios būtų pritvirtinta iš anksto nustatyta aušinimo plokštė, UMP-400 galėtų veikti esant aukštai iki 60 °C aplinkos temperatūrai.)
1U žemo profilio korpusui beveik nėra erdvės apribojimų montuojant.
Tokie maitinimo šaltiniai idealiai tinka tokioms sritims kaip: telekomunikacija, IT tinklai, pramoninė automatika ir paskirstytos galios sistemos.
- Veikiantis be ventiliatoriaus;
- Žemo profilio dizainas, 1U aukščio;
- Naudojamas kaip maitinimo šaltinis su vienu išėjimu, kad būtų užtikrinta 24 V/ 48V išėjimo įtampa;
- Plati darbinė temperatūra nuo -30°C iki +70°C;
- Atitinka OVCIII reikalavimus;
- Veikia iki 5000 m aukščio;
- Atitinka 2x MOPP izoliacijos reikalavimus, idealiai tinka BF lygio medicinos įrangai;
- Sertifikuota: CB, UL / CUL, Dekra EN62368-1, EAC ir CE;
- Suderintas su 60601-1 standartu;
- 3 metų garantija.
NID modulių kodavimas ir išėjimo parametrai
|
DC/DC modulis |
Išėjimo įtampa, V |
Išėjimo srovė, A |
|
|
A |
NID35-05 |
5 |
3.5 |
|
B |
NID35-12 |
12 |
2.9 |
|
C |
NID35-15 |
15 |
2.4 |
|
D |
NID35-24 |
24 |
1.5 |
|
E |
NID65-05 |
5 |
6.5 |
|
F |
NID65-12 |
12 |
4.9 |
|
G |
NID65-15 |
15 |
4.3 |
|
H |
NID65-24 |
24 |
2.7 |
|
I |
NID100-05 |
5 |
8 |
|
J |
NID100-12 |
12 |
6 |
|
K |
NID100-15 |
15 |
5.2 |
|
L |
NID100-24 |
24 |
3.4 |
|
M |
NID35-05 |
(-5) |
(-3.5) |
|
N |
NID35-12 |
(-12) |
(-2.9) |
|
O |
NID35-15 |
(-15) |
(-2.4) |
|
P |
NID65-05 |
(-5) |
(-6.5) |
|
Q |
NID65-12 |
(-12) |
(-4.9) |
|
R |
NID65-15 |
(-15) |
(-4.3) |
|
S |
NID100-05 |
(-5) |
(-8.0) |
|
T |
NID100-12 |
(-12) |
(-6.0) |
|
U |
NID100-15 |
(-15) |
(-5.2) |
Pritaikymas

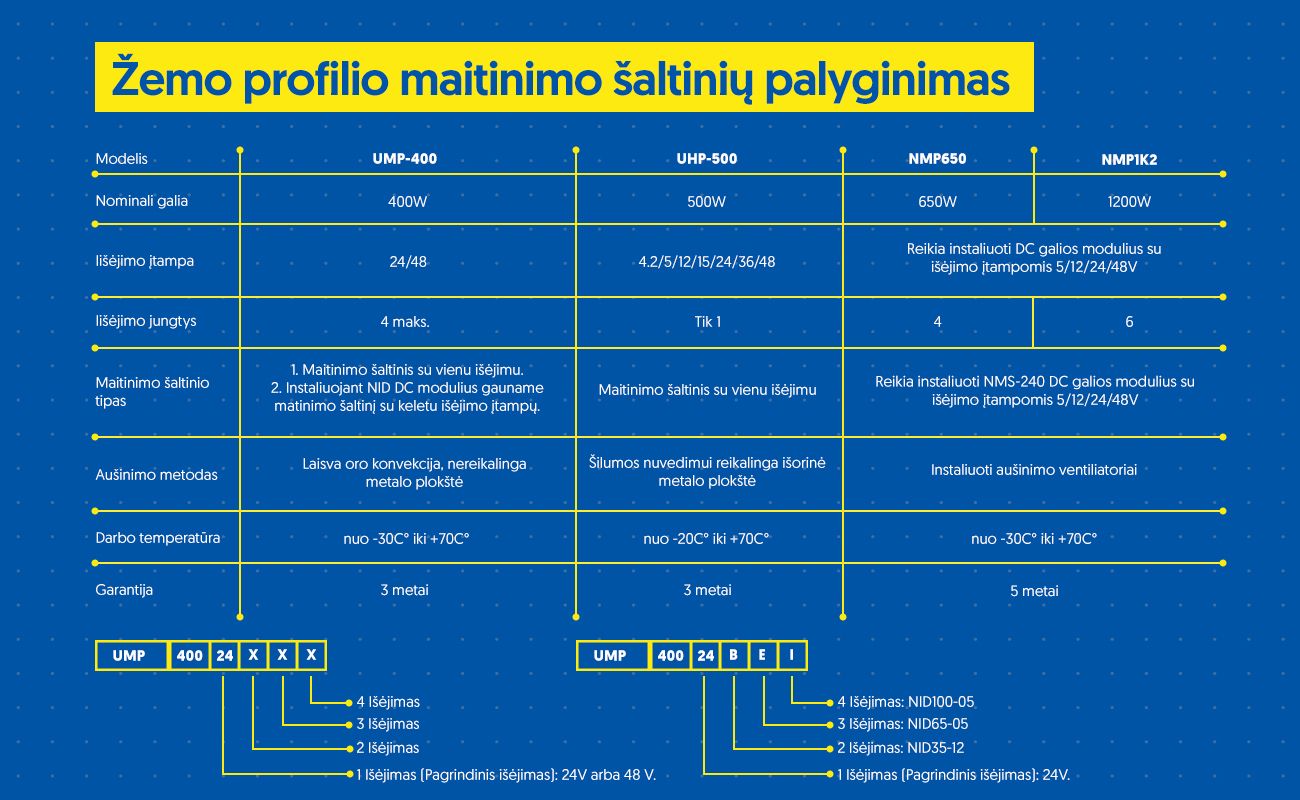

Modelio kodavimas
