Mikrovaldiklis MKRWAN1310 LoRaWAN SAMD21 ARDUINO

Šis mikrovaldiklis aprūpintas 32-bit Atmel ARM Cortex-M0+procesoriumi, turi 256 kB Flash atminties ir 32 kB SRAM. Gali būti prijungtas prie: Arduino Create platformos, LoRa radijo tinklo per Arduino Pro sąsają LoRa, taip pat prie sukurto LoRa WAN (pavyzdžiui The Things Network). MKRWAN 1310 integruota baterijos įkrovimo grandinė, 2 MB  flash atminties ir energijos suvartojimo kontroleris. I/O sąsaja veikia 3.3V loginiu lygiu, aukštesnė įtampa gali sugadinti mikrokontrolerį. Pilnai suderinamas su Arduino aplinka.

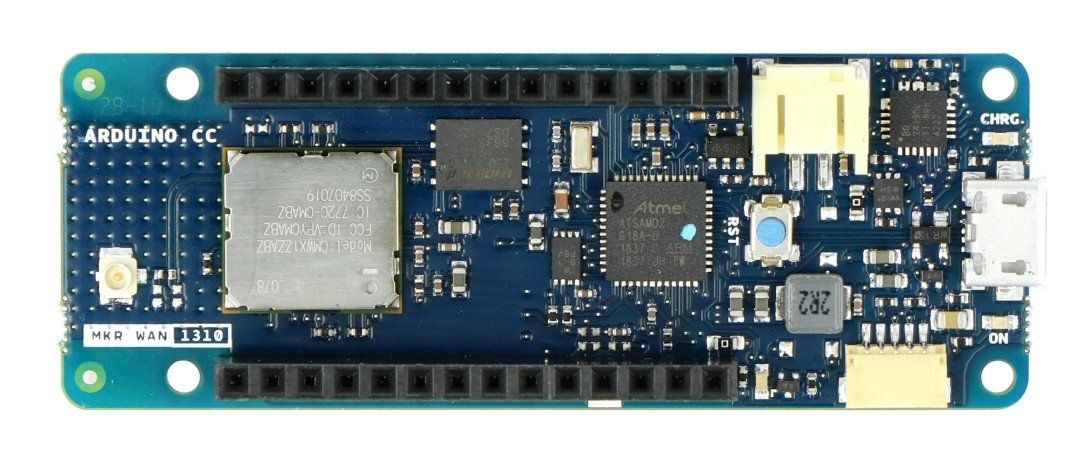

LoRa tinklo sąsaja išpildoma panaudojus Murata CMWX1ZZZABZ lustą, todėl galima įgyvendinti įvairius belaidės sąsajos projektu, taip pat projektus IoT (Internet of Things) pagrindu. Arduino MKR WAN 1310 maitinamas per integruotą micro-USB jungtį 5V, taip pat Li-Ion ar Li-Pol 3.7V akumuliatoriais. Mikrovaldiklis vartoja tik 104uA srovės. MKR WAN 1310, turinti 2 MB flash atminties, gali atlikti duomenų kaupimo funkciją belaidžiu jutikliu OTA (Over The Air).

Savybės

• Įdiegta pradinė programinė įranga, micro-USB laidas ir gamintojo programinė įranga - galimas mikrovaldiklio programavimas.

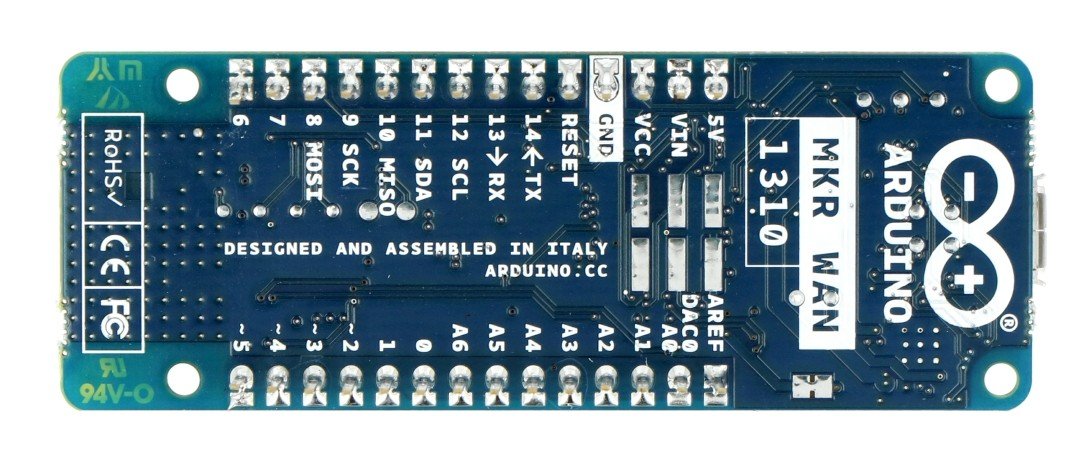

• Maži gabaritai - tik 67.64 x 25 mm. Prilituoti įėjimų ir išėjimų kištukai plokštės apačioje ir lizdai plokštės viršuje.

• 8 skaitmeniniai įėjimai/išėjimai gali būti panaudoti LED indikacijai, mygtukams, relių valdymui, ar kitiems tikslams.

• Vieno išėjimo didžiausia galima srovė - iki 7 mA.

• 12 PWM išėjimų - galima panaudoti varikliuko sukimosi greičio ar LED šviesos srauto reguliavimui.

• 7 analoginiai įėjimai su analoginiu-skaitmeniniu 12 bitų keitikliu gali būti panaudoti prijungti įvairiems analoginiams jutikliams.

• Palaiko reikalingiausias sąsajas: UART, I2C ir SPI.

• AtmelSAMD21 procesoriaus taktinis dažnis 48 MHz, integruota 256 kB flash atmintis ir 32 kB SRAM. Papildomai integruota 2MB išorinė flash atmintis (QSPI).

• Maitinimas 5V micro-USB / 3.7V akumuliatoriumi - 5V maitinimo šaltiniu su micro-USB jungtimi, VIN kontaktas 5 - 6V arba 2 AA/AAA įkraunamomis baterijomis. Taip pat galima prijungti Li-Ion ar Li-Pol akumuliatorių per JST PHR-2 jungtį.

• LoRa - belaidė mažo energijos suvartojimo ir didelio veikimo atstumo sąsaja, puikiai tinkanti IoT įrenginiams.

• Galima atkurti garso įrašus per SPI sąsają (SPI1).


Techniniai duomenys

• Procesorius: Atmel SAMD21 ARM Cortex-M0+ 32 bits

• Taktiniai dažniai: 32.768 kHz (RTC), 48 MHz

• Maitinimas (USB/VIN): 5 V

• Maitinimas akumuliatoriais: 2x AA ar 2x AAA / Li-Ion ar Li-Pol baterijomis

• Įėjimų/išėjimų loginis lygis: 3.3 V

• Skaitmeniniai įėjimai/išėjimai: 8

• PWM išėjimai: 12

• Palaikomos sąsajos: UART, SPI, I2C

• Analoginiai įėjimai: 7 (ADC 8/10/12 bitų)

• Analoginis išėjimas: 1 (DAC 10 bitų)

• Išorinio pertraukimo įėjimai: 8

• Didžiausia galima išėjimo srovė: 7 mA

• Flash atmintis: 256 KB

• SRAM: 32 KB

• Išorinė flash atmintis: 2 MB

• Integruoti LED indikatoriai: 6

• Jungtys: micro-USB, micro uFL, JST PHR-2

• Belaidės sąsajos antenos galia: 2 dB

• Belaidės sąsajos dažnis: 433/868/915 MHz

• Matmenys: 67 x 64 x 25 mm

• Svoris: 32 g
