Изучите предварительно загруженное приложение для VAV-боксов
Чтобы минимизировать время и упростить процесс ввода в эксплуатацию, контроллер VAV14-IP поставляется со встроенным приложением, которое поддерживает наиболее популярные типы VAV-боксов. Устройство может быть настроено не только квалифицированными инженерами, но и обычными монтажниками. Благодаря удобству специальной комнатной панели, интуитивно понятному бесплатному программному обеспечению, встроенному веб-серверу или простым переключателям настройка и оптимизация системы доступны каждому. Для более продвинутых системных интеграторов доступен дополнительный инструмент программирования, предлагающий расширенную настройку встроенных VAV-приложений и контроль над функциональностью системы". Кроме того, для пользователей Niagara существует специализированный сервис, который позволяет легко управлять конфигурацией и балансировкой в единой среде.

Ощутите свободу управления, предлагаемую nano EDGE ENGINE

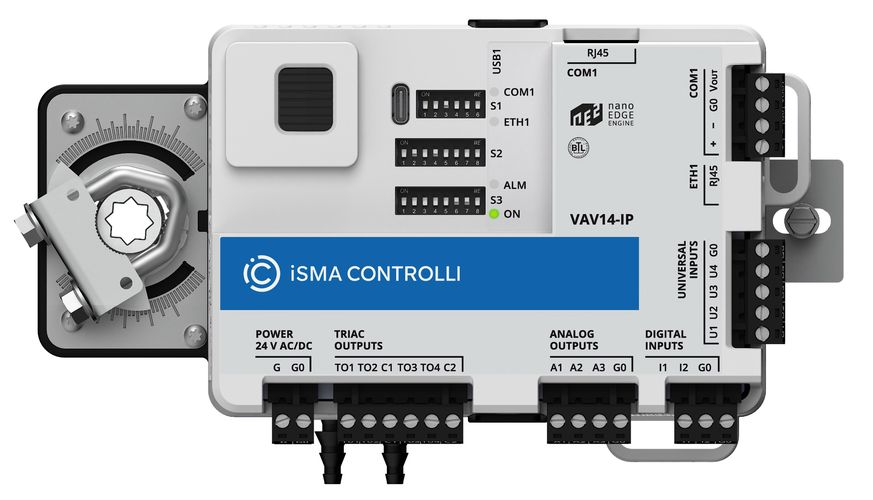

VAV14-IP - это конфигурируемый и свободно программируемый контроллер с протоколами Modbus RTU/ASCII и BACnet MS/TP на борту. Возможность создания индивидуального приложения с помощью мощности и гибкости, предлагаемых nano EDGE ENGINE, делает контроллер полезным не только для типичных блоков VAV, но и для всех типов, даже самых современных. Контроллеры VAV14-IP разработаны на программной платформе nano EDGE ENGINE, которая обеспечивает подключение к облаку, программирование в реальном времени и автоматическое отображение точек данных. Это обеспечивает бесшовную интеграцию с системами управления зданием. Платформа поддерживает дистанционное управление, мониторинг в реальном времени и анализ данных, что позволяет отслеживать потребление энергии, производительность системы и потребности в техническом обслуживании.

Повышенная энергоэффективность
Максимально повысьте энергоэффективность с помощью нашего усовершенствованного встроенного приложения с передовыми алгоритмами адаптивного управления, разработанными для обеспечения исключительной экономии энергии.

Интеграция и подключение
Легкая интеграция с системами управления зданием (BMS) и IoT-платформами с помощью нашей функции автообнаружения, обеспечивающей плавное и бесшовное подключение.

Надежность связи
Благодаря встроенному коммутатору с защитой от сбоев и соединению в последовательную цепь, VAV14-IP обеспечивает бесперебойную передачу данных через устройство даже при перебоях в электроснабжении.

Интуитивно понятное управление
Откройте для себя непревзойденную простоту использования и управления нашими системами VAV. Благодаря интуитивно понятным пользовательским интерфейсам и широким возможностям конфигурирования и балансировки наши системы позволят вам легко и эффективно взять управление в свои руки.

Эстетичная структурированная кабельная система
Революционизируйте свое пространство с помощью "CABLE GRIP", организованного решения для управления проводами, предотвращения их запутывания и снижения риска повреждения или несчастных случаев.

Гибкость и масштабируемость
Контроллеры VAV14-IP могут быть легко расширены или модифицированы в соответствии с изменениями требований здания.

Технические характеристики

Технические характеристики
Самый производительный ARM Cortex-M7
Встроенные часы реального времени (RTC)
Интерфейс RS485
2 защищенных от сбоев интерфейса Ethernet со встроенным коммутатором
Интерфейс USB типа C
13 входов/выходов на борту
Светодиодные индикаторы состояния
Встроенное приложение
Поворотный привод до 4 Нм
Датчик перепада давления 0...500 Па

Входы
4 универсальных входа (UI)
Температурный вход: 10K3A1, 10K4A1, Carel 10K, 20K6A1, 2.2K3A1, 3K3A1, 30K6A1, SIE1, TAC1, SAT1, Pt1000, Ni1000 0C, Ni 1000 20C, Ni1000 LG 2.
Резистивный вход 0-1000 кΩ
Вход напряжения 0-10 В постоянного тока
Токовый вход 0-20 мА
Вход "сухой контакт

2 цифровых входа (DI)
Входы с сухим контактом
Счетчик быстрых импульсов до 100 Гц, сохраняемый в памяти EEPROM

Выходы
3 аналоговых выхода (AO)
Выход 0-10 В постоянного тока с максимальной нагрузкой до 20 мА
ШИМ: 0,01 Гц, 0,1 Гц, 1 Гц, 10 Гц, 100 Гц

4 Симисторные выходы (TO)
0,5 А @ 24 В переменного тока для приводов отопления и охлаждения
ШИМ: 0,01 Гц, 0,1 Гц, 1 Гц, 10 Гц, 100 Гц

Коммуникация
BACnet IP
Клиент Modbus RTU/ASCII
Сервер Modbus TCP/IP
Бесплатное программное обеспечение: iC Tool & iSMA Configurator

Источник питания
24 В ПОСТОЯННОГО ТОКА ± 20%
24 В ПЕРЕМЕННОГО ТОКА ± 20%
