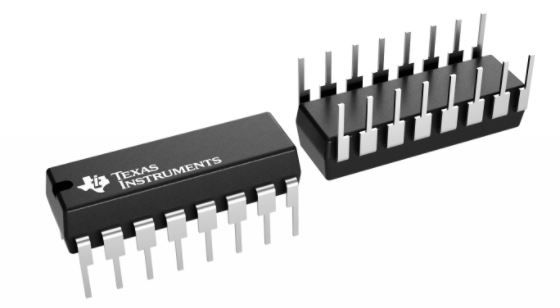

Микросхема CD4043 DIP16 RoHS

Микросхема CD4043 DIP16 RoHS - это логическая микросхема, которая представляет собой четыре независимых 3-х состояниевых CMOS NOR защелки. Каждая защелка имеет отдельный выход Q и индивидуальные входы SET и RESET. Выходы Q управляются общим входом ENABLE. Логическая «1» или высокий уровень на входе ENABLE соединяет состояния защелки с выходами Q. Логический «0» или низкий уровень на входе ENABLE отключает состояния защелки от выходов Q, что приводит к состоянию разомкнутой цепи на выходах Q. Функция разомкнутой цепи позволяет объединять выходы.

Основные характеристики:

• 3-х состояниевые выходы с общим выходом ENABLE
• Отдельные входы SET и RESET для каждой защелки
• Конфигурации NOR и NAND
• Параметрические характеристики 5 В, 10 В и 15 В
• Стандартизированные симметричные выходные характеристики
• 100% тестирование на ток покоя при 20 В
• Максимальный входной ток 1 мкА при 18 В в диапазоне температур всего корпуса; 100 нА при 18 В и 25 °C
• Порог шума (в диапазоне температур всего корпуса): 1 В при VDD = 5 В; 2 В при VDD = 10 В; 2,5 В при VDD = 15 В
• Соответствует всем требованиям JEDEC Tentative Standard No. 138, «Стандартные спецификации для описания CMOS устройств серии «B»

Области применения:

• Регистр удержания в многорегистровой системе
• Четыре бита независимого хранения с выходом ENABLE
• Регистр с стробированием
• Общая цифровая логика
• CD4043B для систем с положительной логикой
• CD4044B для систем с отрицательной логикой

Причины выбора:

• Высокая надежность и стабильность работы
• Широкий диапазон рабочих температур
• Низкое энергопотребление
• Доступность в различных вариантах корпусов

Микросхема CD4043 DIP16 RoHS - это отличный выбор для широкого спектра применений, где требуется надежная и стабильная работа логических элементов.

Данное описание создано с использованием искусственного интеллекта (ИИ) и может отличаться от реального продукта. Распространенные ошибки искусственного интеллекта могут включать:

• Неточные характеристики продукта: некоторые технические характеристики, цвета, размеры или другие параметры могут быть неточными или отсутствовать.
• Неверная информация о совместимости: ИИ может предоставлять неверную информацию о совместимости продуктов с другими устройствами или системами.
• Чрезмерно оптимистичные функции: в некоторых случаях могут быть предоставлены характеристики, которыми продукт на самом деле не обладает.
• Несоответствие названия или модели: ИИ может исказить название или модель продукта.

Если вы заметили несоответствие или у вас есть вопросы по описанию, пожалуйста, свяжитесь с нами до покупки продукта по электронной почте: [email protected]
