MultiPlus keitiklis/ įkroviklis 500-2000 VA 12/24/48 V

VICTRON ENERGY jau užsitarnavo puikų vardą saulės energijos sprendimų rinkoje. Gamindami ne tik įprastą 12 ar 24 V įrangą, bet ir indvidualiems namams bei daug didesniems projektams skirtas saulės baterijas.

Kokybė iškėlė šį Olandijos gamintoją į vieną iš geriausiai vertinamų kompanijų rinkoje, tad renkantis VICTRON ENERGY saulės baterijas, keitiklius, įkroviklius ar kitą įrangą gali būti garantuotas, jog prietaisas bus ilgaamžis, dirbs patikimai ir užtikrins maksimalų rezultatą.

Neseniai pristatytas VICTRON ENERGY produktas, suderinantis dvi funkcijas viename įrenginyje – VICTRON „MultiPlus“. Galintis dirbti tiek kaip keitiklis, tiek kaip įkroviklis prietaisas gali apsaugoti nuo riboto kintamosios srovės šaltinio (pvz., generatoriaus ar kranto maitinimo jungties) perkrovos. Jei kyla perkrovos pavojus, akumuliatoriaus įkrovimas yra automatiškai sumažinamas, o antrasis lygis leidžia padidinti generatoriaus arba kranto maitinimo šaltinio galią iš akumuliatoriaus paimta energija.

„MultiPlus“ yra galingas tikrosios sinusinės srovės keitiklis, išmanus akumuliatorių įkroviklis su prisitaikančia įkrovimo technologija ir didelės spartos kintamosios srovės perdavimo jungiklis viename kompaktiškame korpuse. Daugiau šio išties daugiafunkcio ir plačiu panaudojimu galinčio pasigirti prietaiso bruožų aptariama žemiau.

VICTRON ENERGY MultiPlius keitikliai / įkrovikliai

MultiPlus keitiklis/ įkroviklis 500-2000 VA 12/24/48 V

„MultiPlus“ yra galingas tikrosios sinusinės srovės keitiklis, išmanus akumuliatorių įkroviklis su prisitaikančia įkrovimo technologija ir didelės spartos kintamosios srovės perdavimo jungiklis viename kompaktiškame korpuse. Daugiau šio išties daugiafunkcio, išmaniu energijos valdymu galinčio pasigirti prietaiso bruožų aptariama žemiau.

Lygiagretus veikimas ir trijų fazių jungimo galimybė

Norint pasiekti didesnę galią, iki šešių „MultiPlius“ įrenginių gali būti sujungti lygiagrečiai. Be paprasto – lygiagretaus – jungimo, galima pasirinkti trijų įrenginių konfigūraciją trifazės srovės generavimui.

Galios valdymas – ribotos generatoriaus, kranto (uoste, kemperyje) ar tinklo energijos naudojimas

Su „Multi Control“ valdymo skydeliu galima nustatyti maksimalią srovę iš generatoriaus arba elektros tinklo. Tada „MultiPlius“ atsižvelgs į visas kintamosios srovės apkrovas ir tik likusią, nenaudojamą, energiją naudos akumuliatorių įkrovimui, taip išvengiant generatoriaus ar elektros tinklo tiekimo perkrovos.

Power Assist – padidina generatoriaus ar elektros tinklo galią

„Power Assist“ funkcija perkelia „Power Control“ principą į kitą dimensiją. Tai leidžia „MultiPlus“ įrenginiui padidinti alternatyvus šaltinio galią. Jei maksimalios (didesnės nei generatoriaus ar prijungto tinklo galios) reikia tik ribotą laiką, „MultiPlus“ užtikrins, kad nepakankama galia būtų iš karto kompensuojama energija iš akumuliatoriaus. Kai apkrova sumažėja, atsarginė galia naudojama akumuliatorių įkrovimui.

Keturių pakopų adaptyvus įkroviklis ir dviejų akumuliatorių įkrovimas

Pagrindinė išvestis užtikrina galingą akumuliatoriaus sistemos įkrovimą naudojant pažangią adaptyviąją programinę įkrovimo įrangą. Programinė įranga tiksliai sureguliuoja trijų pakopų automatinį įkrovimo procesą taip, kad jis atitiktų akumuliatoriaus būklę, ir prideda ketvirtą pakopą, skirtą ilgalaikiam įkrovimui. Adaptyvaus įkrovimo procesas išsamiau aprašytas „Phoenix Charger“ duomenų lape ir VICTRON ENERGY svetainėje, skyriuje „Techninė informacija“. Be to, „MultiPlus“ įkraus antrą akumuliatorių bateriją naudojant nepriklausomą įkrovimo išėjimą, skirtą pagrindinio variklio arba generatoriaus starterio akumuliatoriui įkrauti.

Didelė paleidimo galia

Didelė paleidimo galia reikalinga norint paleisti apkrovas, turinčias dideles startines sroves, pvz.: LED ar halogeninių lempas ar elektros įrankius su galios keitikliais.

Paieškos režimas

Kai paieškos režimas yra „įjungtas“, keitiklio energijos suvartojimas (veikiant be apkrovos) sumažėja ≈70 %. Kai prietaisas veikia paieškos režimu, jei nėra apkrovos arba kai apkrova labai maža, keitiklis išjungiamas ir įsijungia tik trumpam kas 2 s. Jei išėjimo srovė viršija nustatytą lygį, keitiklis veikia toliau. Jei ne, keitiklis vėl išsijungia.

Programuojama relė

Pagal numatytuosius nustatymus programuojama relė yra nustatyta kaip aliarmo relė, t. y. relė išsijungs aliarmo arba išankstinio pavojaus atveju (keitiklis beveik perkaitęs, pulsacija įėjime artėja prie ribinio dydžio, akumuliatoriaus  beveik iškrautas).

Nuotolinis įjungimas/ išjungimas/ įkroviklis įjungtas

Trijų polių jungiklis.



Vietinis sistemos konfigūravimas, stebėjimas ir valdymas

Po įdiegimo „MultiPlus“ yra paruoštas naudoti. Kai kuriuos nustatymus galima pakeisti DIP jungikliais.

500/800/1200 VA modeliai: nuotolinis jungiklis, akumuliatoriaus įkrovimo įtampa, inverterio dažnis, paieškos režimas. 1600/2000 VA modeliai: akumuliatoriaus įkrovimo įtampa, paieškos režimas.

Norit atlikti daugiau nustatymų, reikia naudoti „VE-Config“ arba „VE.Bus Smart dongle“.

Nuotolinis konfigūravimas ir stebėjimas

Norint, kad prietaisas būtų prijungtas prie interneto, reikia įdiegti „Cerbo GX“ ar kitą „GX“ produktą. Veiklos duomenys gali būti saugomi ir rodomi VICTRON ENERGY „VRM“ (Victron Remote Management) svetainėje nemokamai. Prisijungus prie interneto, įrenginius galima nuotoliniu būdu ir keisti nustatymus.

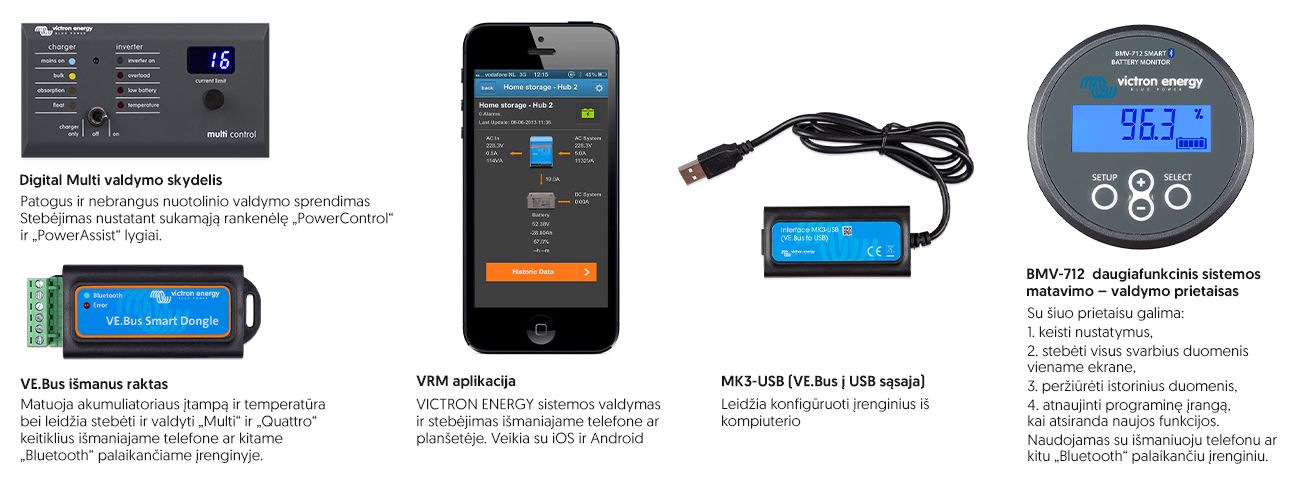

GX Touch ir Cerbo GX
Užtikrina intuityvų sistemos valdymą ir stebėjimą. Be sistemos stebėjimo ir valdymo „Cerbo GX“ suteikia prieigą prie nemokamos nuotolinės valdymo ir stebėjimo „VRM“ svetainės.

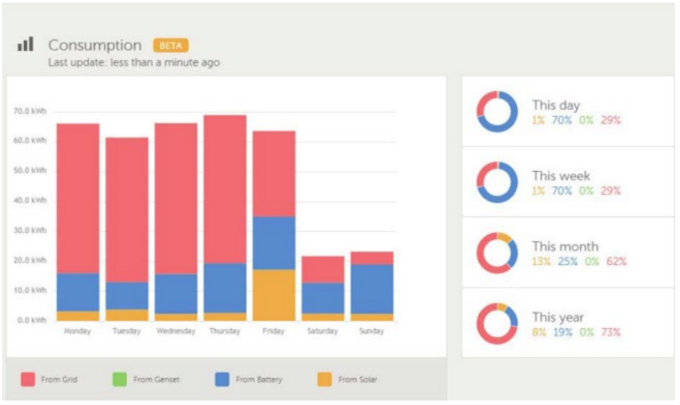

VRM svetainė
VICTRON ENERGY nemokama nuotolinio stebėjimo svetainė (VRM) parodys visus jūsų sistemos duomenis. Ji pasižymi išsamiu grafiniu formatu. Sistemos nustatymus galima keisti nuotoliniu būdu per portalą. Pavojaus signalus galima gauti el. paštu.

Galios valdymas / Galios palaikymas

Ne

Taip

Taip

Taip

Taip

Trijų fazių ir lygiagretus jungimas

Taip

Taip

Taip

Taip

Taip

Tinklo grandies apėjimo perjungėjas

16A

16 A

16 A

16 A

35 A

Keitiklis

Įėjimo įtampų diapazonas

9,5-17 V  19-33 V 38-66 V

Išėjimas

Išėjimo įtampa: 230 VAC +/- 2%     Dažnis: 50 Hz +/- 0,1 % (1)

Pastovi išėjimo galia prie 25° C (3)

500 VA

800 VA

1200 VA

1600 VA

2000 VA

Pastovi išėjimo galia prie 25° C

430 W

700 W

1000 W

1300 W

1600 W

Pastovi išėjimo galia prie 40° C

400 W

650 W

900 W

1100 W

1400 W

Pastovi išėjimo galia prie 65° C

300 W

400 W

600 W

800 W

1000 W

Pikinė galia

900 W

1600 W

2400 W

2800 W

3500 W

Maksimalus efektyvumas

90/91/92 %

92/93/94 %

93/94/95 %

93/94/95%

93/94/95%

Sunaudojama galia neapkrovus

6/6/7 W

7/7/8 W

10/9/10 W

10/9/10 W

10/9/10 W

Sunaudojama galia neapkrovus, paieškos rėžime

2/2/3 W

2/2/3 W

3/3/3 W

3/3/3 W

3/3/3 W

Įkroviklis

Tinklo  Įtampa

Įėjimo įtampos diapazonas: 187-265 VAC     Įėjimo dažnis: 45-65 Hz

Įkrovimo įtampa absorbavimo fazėje

14,4/ 28,8/ 57,6 V

Įkrovimo įtampa išlyginimo fazėje

13,8/ 27,6/ 55,2 V

Įtampa saugojimo fazėje

13,2/ 26,4/ 52,8 V

Akumuliatoriaus įkrovimo srovė (4)

20/10/6 A

35/16/9 A

50/25/13 A

70/40/20 A

80/50/25 A

Starterio akumuliatoriaus įkrovimo srovė

1 A (tik 12 V ir 24 V modeliuose)

Akumuliatoriaus temperatūros sensorius

Taip

Bendrieji parametrai

Programuojama relė (5)

Taip

Apsauga (2)

a - g

WE. Bus ryšio sąsaja

Lygiagrečiam ir trijų fazių veikimui, nuotoliniam stebėjimui ir sistemos integravimui (500/800/1200 VA modeliams reikalingas RJ45 skirstytuvas ASS030065510)

Nuotolinis  įjungimas - išjungimas

Įjungti/ Išjungti/Tik įkroviklis

Įjungti/ Išjungti

DIP mikrojungikliai (nustatymams)

Taip (6)

Taip (6)

Taip (6)

Taip (7)

Taip (7)

Vidinis DC saugiklis

125/60/30 A

150/80/40 A

200/100/50 A

200/125/60 A

Nėra

Bendros charakteristikos

Darbinė temp. diapazonas: nuo -40 iki +65° C (aušinimas ventiliatoriumi) Drėgmė (nekondensuojanti): maks. 95 %

Korpusas

Bendros charakteristikos

Medžiaga ir spalva: Plienas/ABS (mėlyna RAL 5012) Apsaugos kategorija: IP 21

Plienas (RAL 5012), IP22

Akumuliatorių prijungimo kabelis

16/10/10 mm²

25/16/10 mm²

35/25/10 mm²

50/35/16 mm²

M8 varžtai

230 V AC prijungimas

G-ST18i jungtis

Varžtas

Svoris

4,4 kg

6,4 kg

8,2 kg

10,2 kg

15,5 kg

Išmatavimai (a x p x g)

311 x 182 x 100 mm

360 x 240 x 100 mm

406 x 250 x 100 mm

470 x 265 x 120 mm

506 x 236 x 147 mm

Standartai

Saugumas

EN-IEC 60335-1, EN-IEC 60335-2-29, EN62109-1

Spinduliavimas, Atsparumas

EN55014-1, EN55014-2, EN-IEC61000-3-2, EN-IEC61000-3-3, IEC61000-6-1, IEC61000-6-2, IEC61000-6-3

Atitinka automobilių direktyvą

ECE R10-5

1) Galima reguliuoti iki 60 Hz ir iki 240 V
2) Apsauga:
a. Išėjimo trumpasis jungimas
b. Perkrova
c. Akumuliatoriaus įtampa per aukšta
d. Akumuliatoriaus įtampa per žema
e. Per aukšta temperatūra
f. 230 VAC keitiklio išėjime
g. Per didelis įėjimo įtampos pulsavimas
3) Netiesinė apkrova, viršūnės koeficientas 3:1
4) Aplinkos temperatūra iki 25°C
5) Programuojama relė, kurią galima nustatyti:
  bendras pavojaus signalas, nuolatinė įtampa arba generatoriaus paleidimo/išjungimo signalo funkcija
  Kintamoji srovė: 230 V/4 A
  Nuolatinė srovė: 4 A iki 35 VDC; 1 A iki 60 VDC
6) Nuotolinis/ Akumuliatoriaus įkrovimo įtampa/ Keitiklio dažnis/ Paieškos režimas
7) Akumuliatoriaus įkrovimo įtampa/ Paieškos režimas
