Sparčiai vystant pramonės automatizacijai, pažangiajai gamybai ir naujoms energetikos sistemoms, žymiai padidėjo reikalavimai maitinimo šaltinių stabilumui ir patikimumui valdymo sistemose. Kaip kritinė valdymo sistemų sudedamoji dalis, maitinimo šaltiniai montuojami ant DIN bėgelio ne tik daro įtaką atskirų įrenginių veikimui, bet ir tiesiogiai veikia visos sistemos stabilumą.
Realybėje maitinimo šaltiniai montuojami ant DIN bėgelio turi užtikrinti nepertraukiamą veikimą sudėtingomis eksploatavimo sąlygomis:
- veikti plačiame temperatūrų diapazone (šaltas paleidimas esant žemai temperatūrai ir veikimas esant pilnai apkrovai esant aukštai temperatūrai);
- didelis drėgnumas ir užteršta aplinka (pvz., kondensatas ar dulkės);
- didelės įjungimo srovės, kurias sukelia indukcinės apkrovos;
- aukštesnė korpuso temperatūra, dėl mažesnės konvekcijos veikiant dideliame aukštyje;
- ilgalaikis nepertraukiamas veikimas (24/7 patikimumo reikalavimai).
Be to, dėl pramoninių sistemų skaitmeninimo ir intelektualizavimo, maitinimo šaltiniai iš „pasyvių galios komponentų“ tampa „stebimais ir valdomais sistemos elementais“, kuriems reikalingos nuotolinio stebėjimo ryšio galimybės, suteikiančios prognozuojamosios priežiūros galimybes ir palaiko sistemų integraciją.
Šiuolaikiniai DIN bėgelio maitinimo šaltiniai turi atitikti šiuos techninius reikalavimus:
prisitaikyti prie aplinkos sąlygų;
- būti pajėgus išlaikyti trumpalaikes perkrovas;
- sistemos lygio apsauga ir rezervavimo galimybės;
- ryšio ir stebėjimo galimybės.
Siekdama patenkinti šiuos pramoninius reikalavimus, MEAN WELL pristatė aukščiausios klasės XDR serijos maitinimo šaltinius montuojamus ant DIN bėgelio, optimizuotus prisitaikant prie aplinkos sąlygų, dinaminių apkrovų ir perkrovų išlaikymui ir sistemos integracijos atžvilgiu.
Pagrindinės savybės:
1. Platus temperatūrų diapazonas ir prisitaikymas prie aplinkos sąlygų
XDR serijos įrenginiai veikia nuo -40 °C iki +85 °C temperatūrų diapazone, todėl tinka tiek aukštos temperatūros uždaroms valdymo spintoms, tiek žemos temperatūros lauko aplinkoms.
Plokštės yra padengtos drėgmei atspariu sluoksniu, užtikrinančiu stabilų veikimą didelės drėgmės aplinkoje arba tokiose srityse kaip puslaidininkių apdorojimo įranga.
Konstrukcija atitinka OVC III viršįtampio kategoriją ir užtikrina stabilų veikimą iki 5 000 metrų aukščio.
2. Pikine galia ir įjungimo srovės išlaikymo galimybės
Kad galėtų susidoroti su didelėmis trumpalaikėmis apkrovomis, dažnai pasitaikančiomis pramoninėje įrangoje, XDR serija palaiko:
- iki 200% maksimalios galios trumpalaikę perkrovą;
- iki 600% maksimalios srovės trumpalaikę perkrovą.
Dėl optimizuotos valdymo architektūros ir galios komponentų konstrukcijos maitinimo šaltinis gali greitai reaguoti į apkrovos pokyčius, sumažindamas paleidimo gedimo ar valdiklio iš naujo paleidimo riziką.
3. Pažangus ryšys ir nuotolinis stebėjimas
Pramoninėms sistemoms vis labiau skaitmenizuojantis, maitinimo šaltiniai dabar yra neatsiejama sistemos stebėjimo dalis.
XDR serijos modeliai, kurių galia yra 240 W ir didesnė, turi įmontuotą Modbus ryšį, leidžiantį realiuoju laiku stebėti įtampą, srovę, temperatūrą ir kitus veikimo parametrus, taip pat nuotoliniu būdu rinkti duomenis ir gauti gedimų įspėjimus.
Be to, visa serija palaiko nuotolinį įjungimo/išjungimo valdymą, palengvinantį automatizuotą sistemos valdymą.
4. Įmontuota „Oring-FET“ apsauga
XDR serijoje yra integruota „Oring-FET“ grandinė, leidžianti automatiškai izoliuoti maitinimo šaltinius.
Jei vienas blokas sugenda, atbulinė srovė yra blokuojama, taip užkertant kelią neigiamam poveikiui kitiems sistemos moduliams.
5. Ilgalaikio patikimumo garantija
XDR serijos įrenginiams suteikiama 5 metų garantija, kuri, palyginti su analogiškais maitinimo šaltiniais montuojamais ant DIN bėgelio, užtikrina ilgesnį garantijos laikotarpį, padėdama sumažinti techninės priežiūros išlaidas ir bendras eksploatacijos išlaidas.
6. Pikinės galios ir pikinės srovės funkcijos taikymo pastabos
Pramoninėse sistemose varikliai arba indukcinės apkrovos dažnai sukuria dideles įjungimo sroves paleidimo metu. Jei maitinimo šaltinis negali atlaikyti šių srovių šuolių, sistemos paleidimas gali nepavykti.
XDR serija palaiko 200% pikinę galią ir 600% pikinę srovę, leidžiančią milisekundžių lygio reakciją į apkrovos pokyčius, pagerindama paleidimo sėkmės rodiklį ir bendrą sistemos stabilumą.
Projektuojant sistemas, reikėtų atsižvelgti į šiuos veiksnius:
- pikinių srovių trukmė;
- piko įvykių dažnumas;
- pakopinis paleidimo projektavimas kelioms lygiagrečiai jungiamoms apkrovoms;
- tinkamo dydžio automatinių saugiklių parinkimas prieš apkrovas.
Tinkamas sistemos projektavimas užtikrina optimalų piko galimybių išnaudojimą, tuo pačiu išvengiant netyčinio apsaugos suveikimo.
7. Naudojimo pastabos
Visi XDR serijos įrenginiai be papildomų nustatymų palaiko pikinės galios ir paleidimo srovės funkcijas. Veikiant lygiagrečiuoju arba pastovios srovės režimu (pavyzdžiui, akumuliatorių įkrovimo taikymuose), įsitikinkite, kad TC ir GND išvadai yra atjungti, kad būtų išjungta piko funkcija.
Priešingu atveju gali suveikti OLP (apsauga nuo perkrovos), dėl ko maitinimo šaltinio išėjimas gali būti išjungtas.

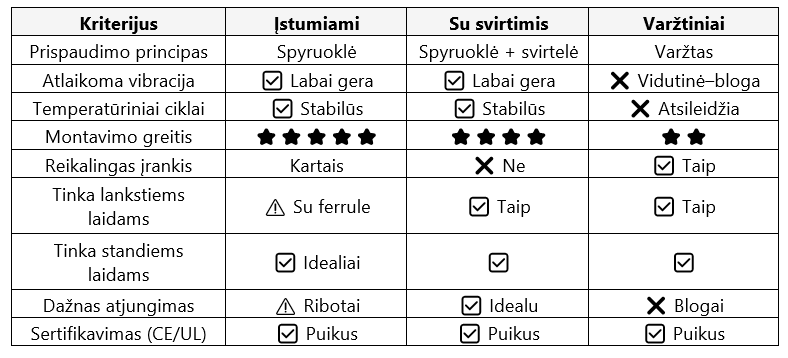

8. Pasirenkamas prijungimo būdas
XDR serijos maitinimo šaltiniai gali būti tiekiami su trijų tipų prijungimo kontaktais, todėl jau projektavimo stadijoje galite numatyti koks kontaktų prijungimo būdas jums bus optimalus. Atsižvelgiant į tai kur bus naudojama, ar dažnai reikės prijunginėti laidus, kokios tipo prijungimo laidai bus naudojami.

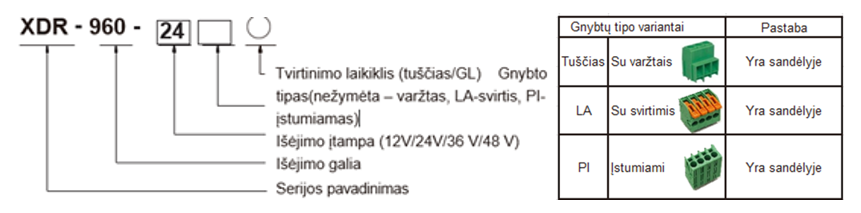

Modelio kodavimas ir jungties tipas
Instaliavimo laido išrinkimas, paruošimas ir tvirtinimas
|
Parametras |
AC įėjimas T.B |
DC išėjimo T.B |
|
|
Viengyslis laidas |
6 mm² maks. |
6 mm² maks. |
|
|
A.W.G |
18–10 AWG |
16–10 AWG |
|
|
Laido izoliacijos nuėmimo ilgis |
Varžtinė jungtis |
10–11 mm |
10–11 mm |
|
LA |
11–12 mm |
11–12 mm |
|
|
PI |
14–15 mm |
14–15 mm |
|
|
Sraigtinės gnybtų sukimo momentas |
Varžtinė jungtis |
0,6 N·m |
0,6 N·m |
|
LA/PI |
Netaikoma |
||
9. Lygiagretaus jungimo panaudojimas, maksimali galia iki 3840W
Tuo atveju, kai jūsų projektuojamai sistemai nepakanka maitinimo galios iš didžiausio maitinimo šaltinio, XDR-960, 480, 240 serijos maitinimo šaltinai turi įmontuotą aktyvią srovės paskirstymo funkciją ir gali būti jungiamas lygiagrečiai (iki 4 vienetų), kad būtų užtikrinta didesnė išėjimo galia, kaip parodyta žemiau:
Laikinojo srovės piko funkcija turi būti išjungta, įrenginių TC kontaktas negali būti prijungtas prie GND.
Lygiagretusis veikimas įmanomas prijungus įrenginius, kaip parodyta žemiau (CS, GND yra tarpusavyje sujungti lygiagrečiai).
Išėjimo įtampų skirtumas tarp lygiagrečiai sujungtų įrenginių turėtų būti mažesnis nei 0,2 V.
Bendras išėjimo srovės stipris neturi viršyti vertės, apskaičiuotos pagal šią lygtį (Išėjimo srovės stipris lygiagrečioje veikimo būsenoje) = (Vieno bloko vardinė srovė) x (Blokų skaičius) x 0,9.
Lygiagrečioje veikloje galima jungti ne daugiau kaip 4 įrenginius; dėl kitų taikymų kreipkitės į gamintoją.
Maitinimo šaltiniai turi būti sujungti lygiagrečiai, naudojant trumpus ir didelio skersmens laidus, o po to prijungti prie apkrovos.
Veikiant lygiagrečiai, minimali išėjimo apkrova turi būti didesnė nei 5% bendros išėjimo apkrovos. (Min. apkrova > 5 % vardinės srovės vienam įrenginiui x įrenginių skaičius)
Lygiagrečioje jungtyje gali veikti tik vienas įrenginys (pagrindinis), jei bendra išėjimo apkrova yra mažesnė nei 5 % nominalios apkrovos. Kiti maitinimo šaltiniai (pagalbiniai) gali pereiti į budėjimo režimą, o jų išėjimo žalios šviesos diodai ir relės neįsijungs.
10. Modbus ryšio palaikymas
Maitinimo šaltiniuose XDR-240, 480, 960 yra sumontuota MOD bus RTU ryšio sąsaja. Ryšys užtikrina tokias funkcijas kaip valdymas, nustatymas ir stebėjimas. Parametrai apima išėjimo įtampą, išėjimo galią, įėjimo įtampą ir kt. Tiesiogiai prie maitinimo šaltinio galima prisijungti kompiuterį turint izoliuotą RS-485 į USB keitiklį, reikia įsidiegti tvarkykles, kad atsirastų COM portas. Prisijungus keitiklį dažniausiai įsidiegia automatiškai. Taip pat reikia įsidiegti MOD bus RTU stebėjimui skirtą programinę įrangą QModMaster, Modbus Poll, Simply Modbus RTU ar kitą panašią. Nuotoliniam stebėjimui per Ethernet papildomai reikės gatway, dažniau naudojami įrenginiai: Moxa MGate MB3170 / MB3270, Advantech EKI / ADAM, USR-TCP232-410S ar kitus panašus. Išsamią informaciją apie prisijungimą, nustatymus ir registrus rasite adresu: https://www.meanwell.com/webapp/product/search.aspx?prod=XDR-960&pdf=WERSLTc1fjk2MC1FLlBERg==&a=4
Pramoninės automatikos sistemose maitinimo šaltiniai, montuojami ant DIN bėgelio, ne tik tiekia energiją, bet ir atlieka lemiamą vaidmenį užtikrinant sistemos stabilumą bei patikimumą.
Sudėtingose pramoninėse aplinkose ir esant didelėms trumpalaikėms apkrovoms, maitinimo šaltiniai, pritaikyti plačiam temperatūrų diapazonui, turintys rezervinę maitinimo architektūrą ir pažangias ryšio funkcijas, gali žymiai pagerinti sistemos našumą.
MEAN WELL XDR serija yra specialiai optimizuota pramoninėms aplinkoms ir teikia patikimus maitinimo sprendimus pramonės automatizavimo sistemoms, IT ir telekomunikacijų sistemoms, puslaidininkių gamybos įrangai ir uostų bei laivų įrangoje. Gaminiai sertifikuoti CB / TUV / UL / RCM / BSMI / CCC / EAC / BIS / KC / CE / UKCA, todėl atitinka daugelio pasaulio šalių reikalavimus. Tai ypač patogu gamintojams tiekiantiems įrangą keletui pasaulio šalių.
Maitinio šaltiniai sertifikuoti ir atitinka šiuos saugumo reikalavimus EN/ICE 62368-1 EN/ICE 61010-1 EN/ICE61558-1, C1D2 HazLoc, Marine DNV, SEMI F47.
Dėl produktų ir taikymo poreikių kreipkitės į savo LEMONA electronics vadybininką arba el. paštu [email protected]
Daugiau informacijos apie naujus maitinimo šaltinius montuojamus ant DIN bėgelio rasite čia:
